BGU Univerzálne žľaby

1
2


Rošty sú upevnené bez skrutiek

Mnohostranne použiteľné odtokové žľaby z betónu. Telo žľabu je opatrené bezpečnostným falcom a rošty sú v žľabe špeciálne upevnené. Vhodné použitie pri obytných domoch, garážach pre osobné vozidlá, športoviskách, peších zónach a podobných plochách.
Rošty sú špeciálne navrhnuté tak, aby nebola vidieť betónová hrana žľabu.

BGU Univerzálne žľaby

svetlosť číslo Spád/spodný odtok Výška v
mm
Dĺžka v
mm
Váha v
kg/ks
Art.Nr.
100 č. 0 bez spádu 137 1000 32 13000
100 č. 5-0 bez spádu 162 1000 35.3 13001
100 č. 10-0 bez spádu 187 1000 38.5 13002
100 č. 0 spodný odtok, bez spádu 137 1000 30.7 13005
100 č. 5-0 spodný odtok, bez spádu 162 1000 34 13006
100 č. 10-0 spodný odtok, bez spádu 187 1000 37.2 13007
100 č. 1 0,5% 142 1000 32.3 13010
100 č. 2 0,5% 147 1000 33 13011
100 č. 3 0,5% 152 1000 33.6 13012
100 č. 4 0,5% 157 1000 34.3 13013
100 č. 5 0,5% 162 1000 35 13014
100 č. 6 0,5% 167 1000 35.6 13015
100 č. 7 0,5% 172 1000 36.3 13016
100 č. 8 0,5% 177 1000 36.9 13017
100 č. 9 0,5% 182 1000 37.6 13018
100 č. 10 0,5% 187 1000 38.2 13019
100 č. 0 bez spádu 132 500 17 13030

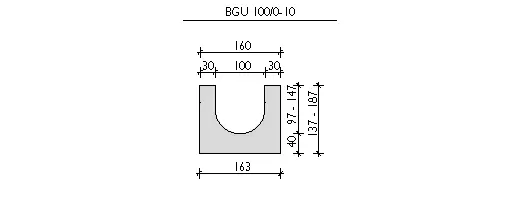

Technické údaje: Systém BGU 100

Dĺžka: 1000 mm
Stavebná šírka: 163 mm
Svetlá šírka: 100 mm
Spád: s alebo bez spádu
Stavebná výška: žľab č. 0 137 mm, žľab č. 10-0 187 mm

Rošty

rošt materiál rozmery Trieda podľa
normy EN
Šírka štrbiny Kg/
ks
Vtokový prierez
cm²/bm
Art.Nr.
Môstkový rošt nerez 1.4301 V2A 1000/155 A 15 kN SW 5/80 1.9 135 13035
Môstkový rošt pozinkovaná oceľ 1000/155 A 15 kN SW 9/80 2.3 246 13031
Môstkový rošt pozinkovaná oceľ 500/155 A 15 kN SW 9/80 1.2 246 13032
Môstkový rošt prášková vrstva 1000/155 A 15 kN SW 9/80 3 246 13036
BGU Mriežkový rošt nerez 1.4301 V2A 1000/155 B 125 kN MW 30/10 2.9 770 13042
BGU Mriežkový rošt nerez 1.4301 V2A 500/155 B 125 kN MW 30/10 1.5 770 13046
BGU Mriežkový rošt pozinkovaná oceľ 1000/155 B 125 kN MW 30/10 3.3 770 13037
BGU Mriežkový rošt pozinkovaná oceľ 500/155 B 125 kN MW 30/10 1.7 770 13038
Liatinový mriežkový rošt liatina 500/155 C 250 kN MW 15/22 3.5 440 13050
mostkovy-rost-a-15-kn

Môstkový rošt A 15 kN

mostkovy-rost-a-15-kn

Môstkový rošt A 15 kN

mostkovy-rost-a-15-kn

Môstkový rošt A 15 kN

bgu-mriezkovy-rost-b-125-kn

BGU Mriežkový rošt B 125 kN

bgu-mriezkovy-rost-b-125-kn

BGU Mriežkový rošt B 125 kN

liatinovy-mriezkovy-rost-c-250-kn

Liatinový mriežkový rošt C 250 kN
